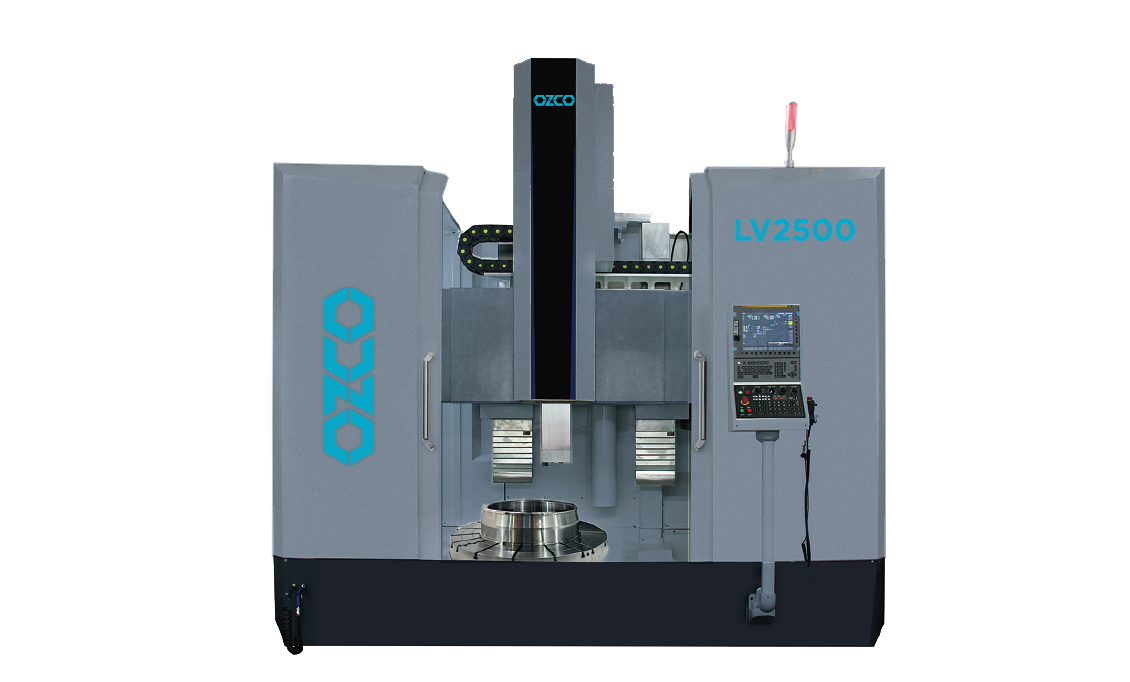

LV2500 Dik Torna

LV2500 Dik Torna

Teknik Detay
Açıklama
Sevkiyat Kapsamı
Opsiyonel Aksesuarlar

LV2500 Dik Torna
Ana Motor Gücü	37/45 kW
Tabla Ölçüsü	2500 mm
Tabla Yük Kapasitesi	15000 kg
X Eksen Hareketi	-900,+1600 mm
Z Eksen Hareketi	1200 mm
Maks. Çevirme Çapı	3000 mm
Maks. Tornalama Çapı	2800 mm
Maks. Tornalama Boyu	1600 mm
Fener Mili Devir Aralığı	Düşük Devir: 2-40 Yüksek Devir: 40-160
Spindle/Mil Hızı	350 dev/dk
C Eksen Hızı	2400 dev/dak
Maks. Takım Kapasitesi	600 kg
Takım Değiştirme Süresi	50 sn
Magazin Kapasitesi	16 ATC
Kontrol Ünitesi	FANUC, SIEMENS
Çapraz Dikey Haraket Mesafesi	1200mm
X/Z Boşta İlerleme Hızı	10-10 mm/min
Maks. Spindle Torku	68849 Nm
Pozisyonlama Hassasiyeti	+-0.007/500 mm
Tekrarlanabilir Pozisyonlama Hassasiyeti	+-0.005
X Eksen Motoru	6 kW
Z Eksen Motor	9 kW
Makine Ölçüleri	7550x5130x6650 mm
Ağırlık	68849 kg

DONANIM

• Kontrol ünitesi (Fanuc/Japon)

• Eksen motorları (Fanuc/Japon)

• Spindle rulman (SKF/NSK/Japon)

• Bilyalı mil (HWIN/THK Taiwan/Japon)

• Bilyalı mil yatağı (HWIN/THK Taiwan/Japon)

• Elektrik sistemi (Schneider/Fransa)

• Hidrolik sistem (Qiyang/Yangyu/Tayvan)

• Fanuc 0i-TF PLUS Kontrol Ünitesi, 10” renkli ekran

• Bant tipi talaş konveyörü

• Kutu kızak

• Kapı emniyet sistemi

• 16 takım servo

• Yağ ve basınç göstergeleri

• Yağ Sıyırıcı

• Teleskopik kızak koruyucular

• Spindle/Mil soğutma sistemi

• Hava ve soğutma tabancası

• M30 otomatik kapatma sistem

• Elektrik kabinini soğutma sistemi

• Terazi ve denge pabuçları

• Kabin içi aydınlatma

• 3 Renkli ikaz lambası

• Merkezi yağlama sistemi

• Kabin içi yıkama sistemi

• Tam kapalı kabin

• 380V/50 Hz transformatör

• CE donanımı

• SIEMENS 828D Kontrol Ünitesi
