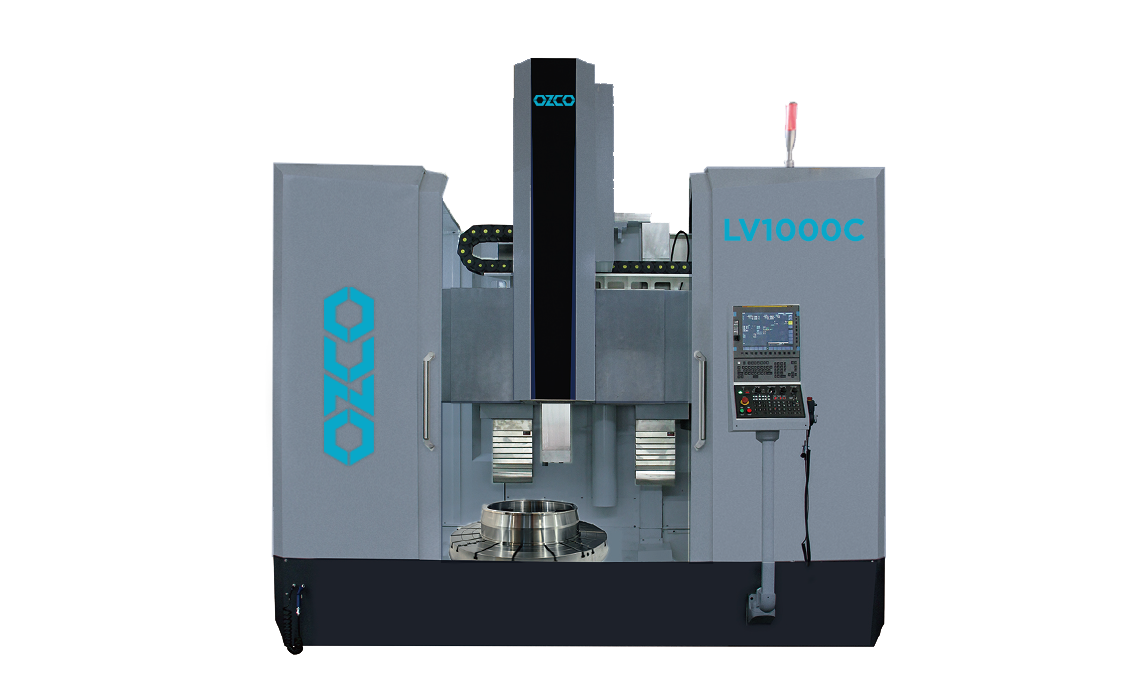

LV1000C Dik Torna
Ana Motor Gücü	37/45 kW
Tabla Ölçüsü	1000 mm
Tabla Yük Kapasitesi	4000 kg
X Eksen Hareketi	-350+700 mm
Z Eksen Hareketi	800 mm
Maks. Çevirme Çapı	1350 mm
Maks. Tornalama Çapı	1100 mm
Maks. Tornalama Boyu	900 mm
Fener Mili Devir Aralığı	Düşük Devir: 1-160 Yüksek Devir: 160-600
2.Fener Mili Devir Aralığı	Düşük Devir: 2-1200 Yüksek Devir: 1200-2400
Spindle/Mil Hızı	350 dev/dk
C Eksen Hızı	2400 dev/dak
Maks. Takım Kapasitesi	800 kg
Takım Değiştirme Süresi	40 sn
Magazin Kapasitesi	16 ATC
Kontrol Ünitesi	FANUC, SIEMENS
Çapraz Dikey Haraket Mesafesi	500 mm
X/Z Boşta İlerleme Hızı	12-10 mm/min
Maks. Spindle Torku	8496 Nm
Pozisyonlama Hassasiyeti	+-0.007/500 mm; +-7,5'' /360° (C Axis)
Tekrarlanabilir Pozisyon Hassasiyeti	+-0.005;+-5'' /360° (C Axis)
X Eksen Motoru	6 kW
Z Eksen Motor	6 kW
C Eksen Motoru	6 kW
2.Spindle Motoru	7,5/11 kW
Makine Ölçüleri	4000x4800x4850 mm
Ağırlık	20000 kg

DONANIM

• Kontrol ünitesi (Fanuc/Japon)

• Eksen motorları (Fanuc/Japon)

• Spindle rulman (SKF/NSK/Japon)

• Bilyalı mil (HWIN/THK Taiwan/Japon)

• Bilyalı mil yatağı (HWIN/THK Taiwan/Japon)

• Elektrik sistemi (Schneider/Fransa)

• Hidrolik sistem (Qiyang/Yangyu/Tayvan)

• Fanuc 0i-TF PLUS Kontrol Ünitesi, 10” renkli ekran

• Bant tipi talaş konveyörü

• Kutu kızak

• Kapı emniyet sistemi

• 16 takım servo

• Yağ ve basınç göstergeleri

• Yağ Sıyırıcı

• Teleskopik kızak koruyucular

• Spindle/Mil soğutma sistemi

• Hava ve soğutma tabancası

• M30 otomatik kapatma sistem

• Elektrik kabinini soğutma sistemi

• Terazi ve denge pabuçları

• Kabin içi aydınlatma

• 3 Renkli ikaz lambası

• Merkezi yağlama sistemi

• Kabin içi yıkama sistemi

• Tam kapalı kabin

• 380V/50 Hz transformatör

• CE donanımı

• SIEMENS 828D Kontrol Ünitesi
